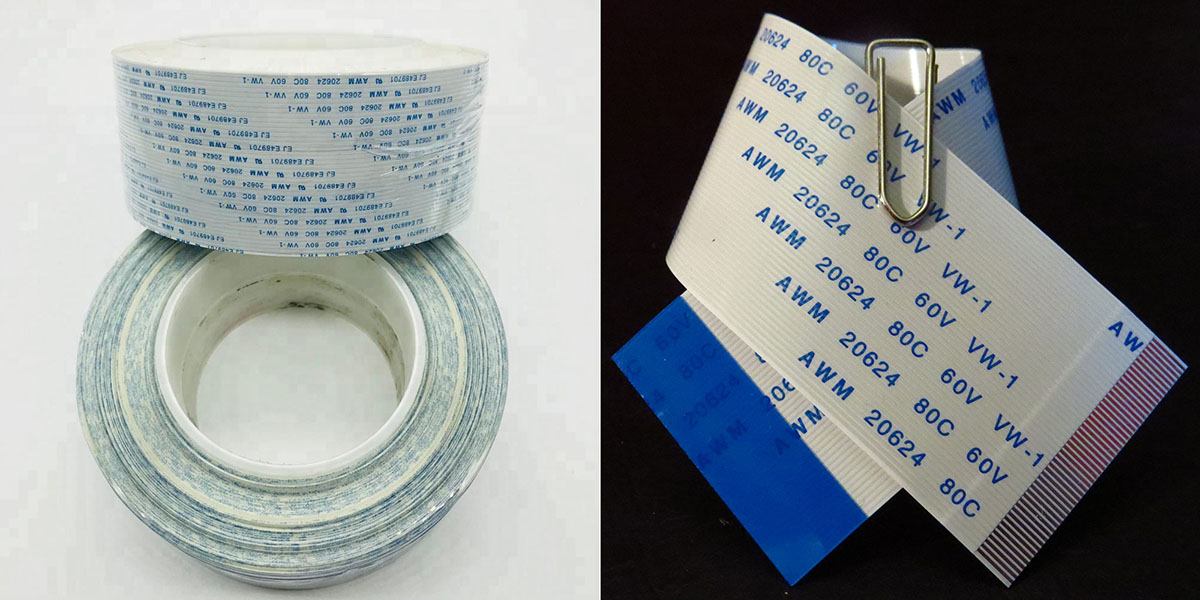

Представленная в данном разделе информация будет полезна тем, кто впервые столкнулся с необходимостью замены шлейфа с маркировкой AWM 20624 80C 60V VW-1 на своем устройстве. Проблема подбора нужного вам шлейфа заключается в том, что данная маркировка относится к самой ленте с токоведущими дорожками, которая была использована при его изготовлении. Готовые же шлейфы отличаются числом контактов (можно встретить обозначение pin), шагом следования контактов, длиной шлейфа, а по взаимному расположению контактов на его концах различают «прямой» (тип А) и «обратный» (тип В) шлейф. Информации об этих характеристиках нет. Таким образом, на разных шлейфах может быть одинаковая надпись.

С определением длины шлейфа и числа контактов обычно проблем не возникает. А вот то, что шлейфы могут отличаться шагом контактов и расположением контактов учитывают не все покупатели и могут по незнанию приобрести не то, что им нужно.

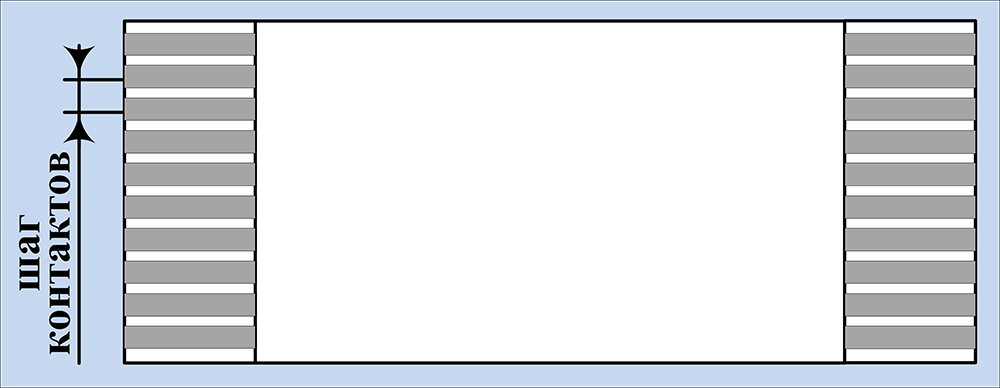

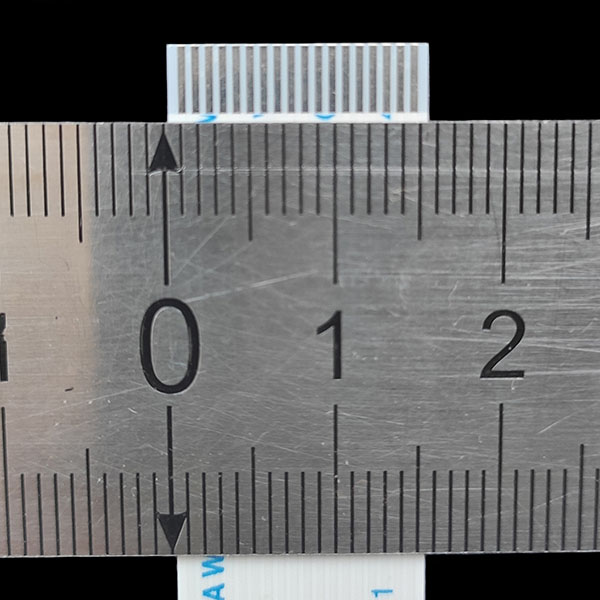

Шаг контактов – это одинаковое расстояние между осями соседних контактов электрического соединителя.

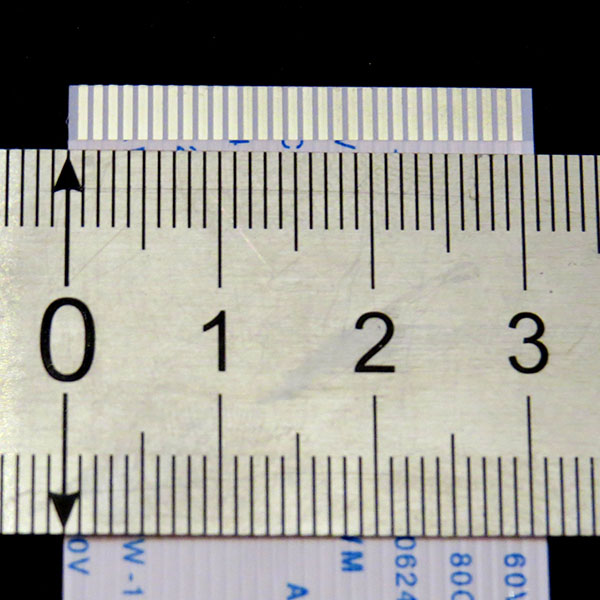

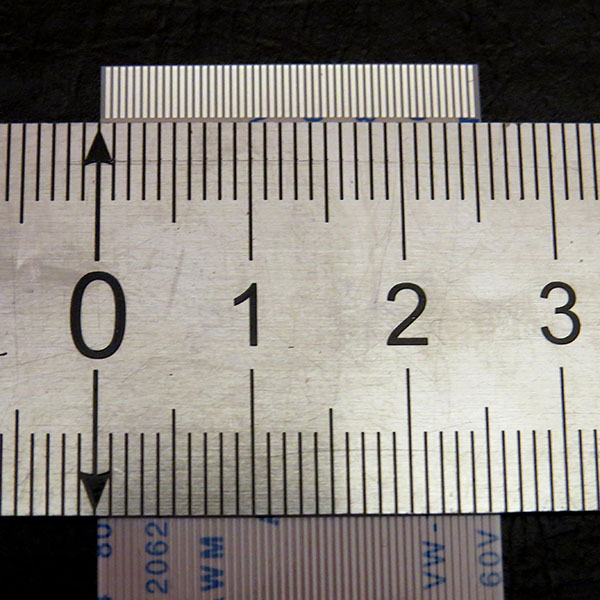

Для шлейфов awm 20624 80c 60v vw-1 шаг контактов может иметь следующие значения: 0.5 мм, 0.8 мм, 1 мм и 1.25 мм.

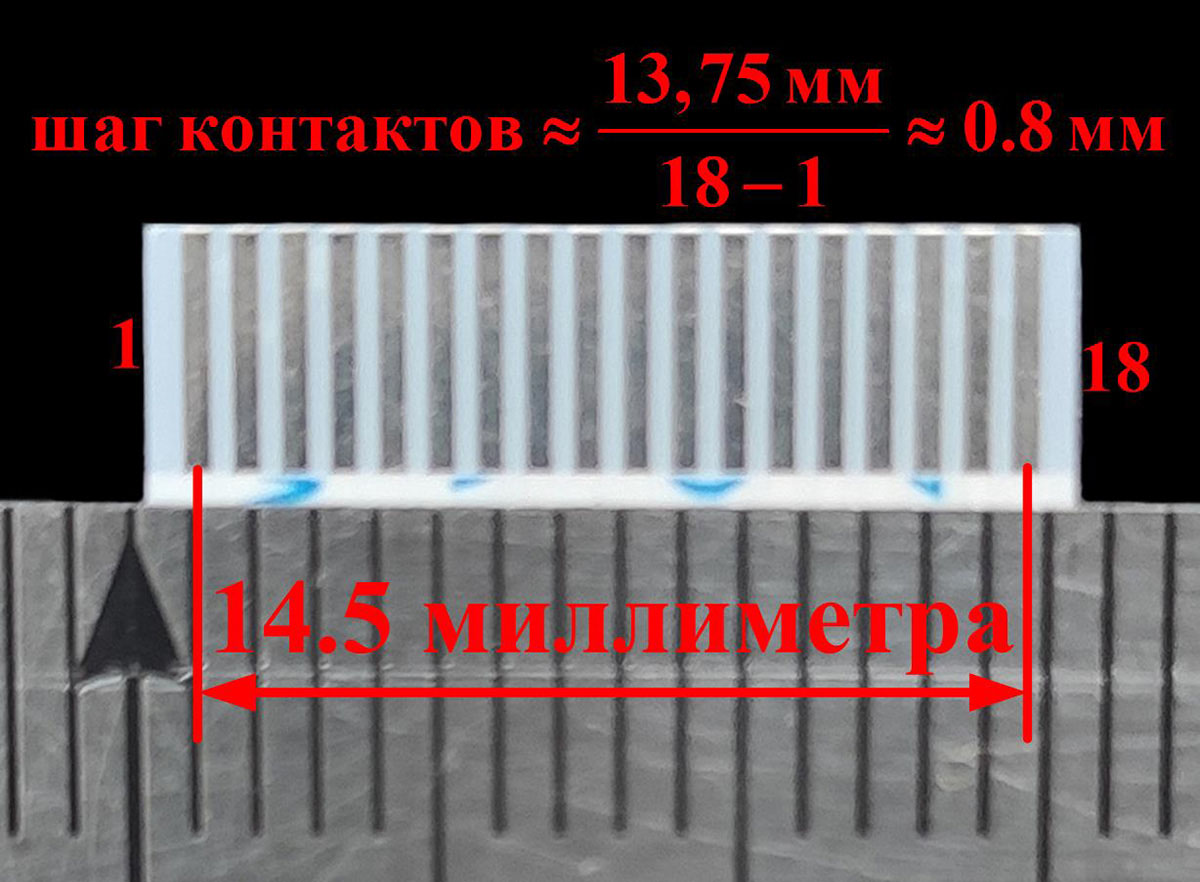

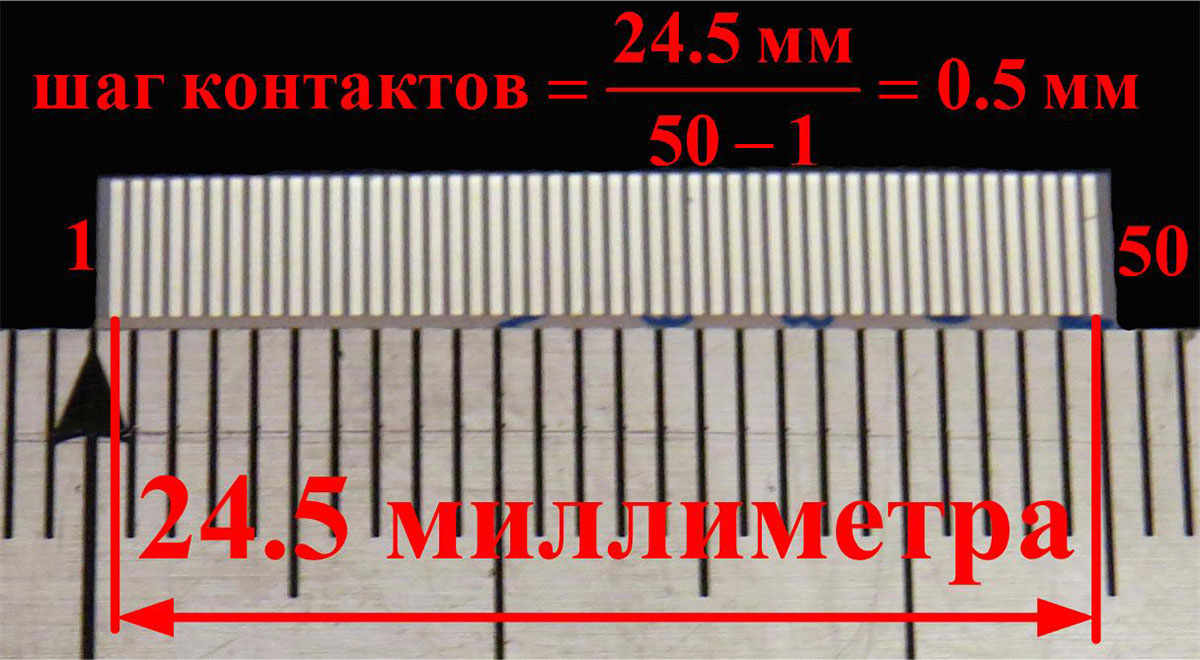

В силу того, что инструментальная погрешность линейки обычно составляет ±0.5 мм, то определить шаг между двумя соседними контактами затруднительно. Для определения шага контактов можно измерить расстояние между крайними контактами и разделить на их число, предварительно отняв единицу. Таким образом, полученное значение будет более точным.

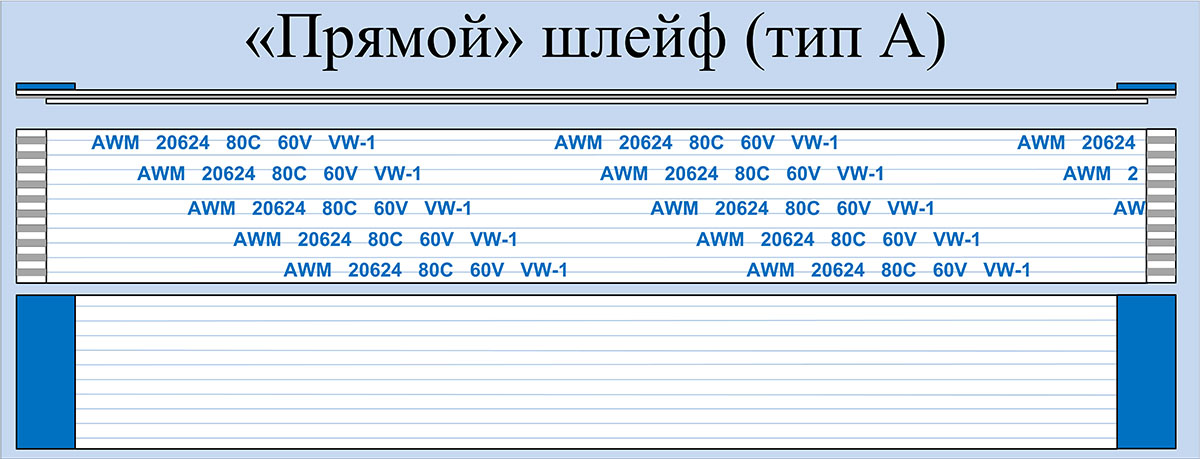

В зависимости от взаиморасположения соединяемых частей устройства может применяться прямой (тип А) или обратный (тип В) шлейф. У «прямого» шлейфа контакты располагаются на одной стороне – лицевой. У «обратного» шлейфа контакты располагаются на разных сторонах: на одном конце – на лицевой стороне, а на другом конце – на тыльной. Таким образом, «прямой» шлейф является симметричным, а «обратный» нет.

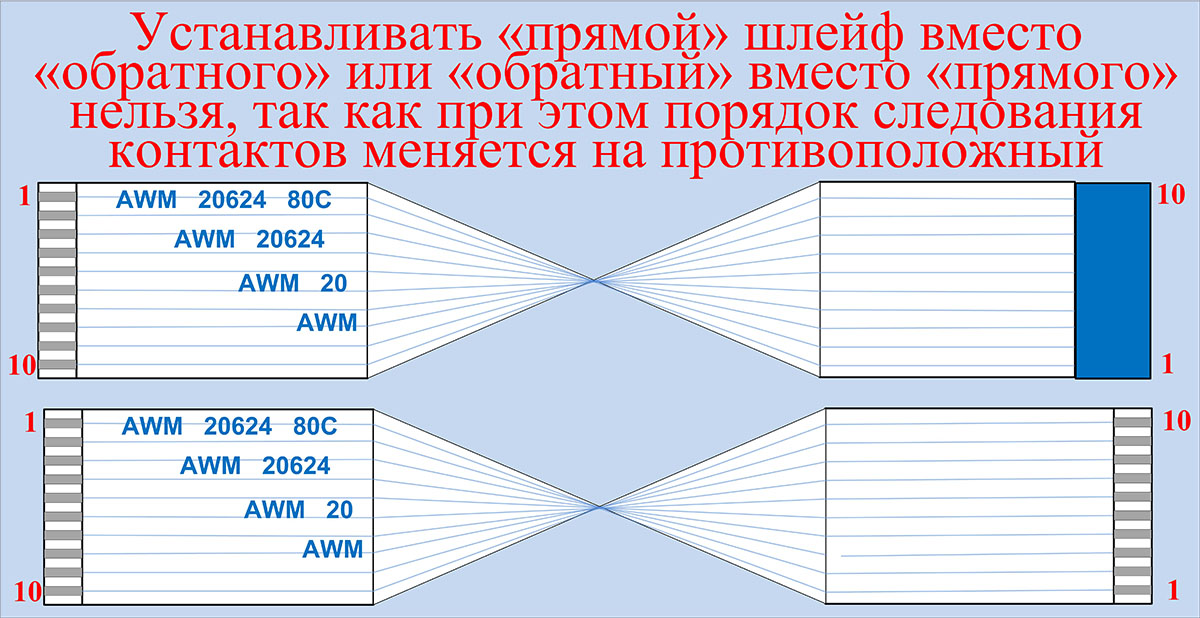

Обратите внимание на то, что прямой и обратный шлейфы не взаимозаменяемы. Шлейф типа А не может устанавливаться вместо шлейфа типа В и наоборот.

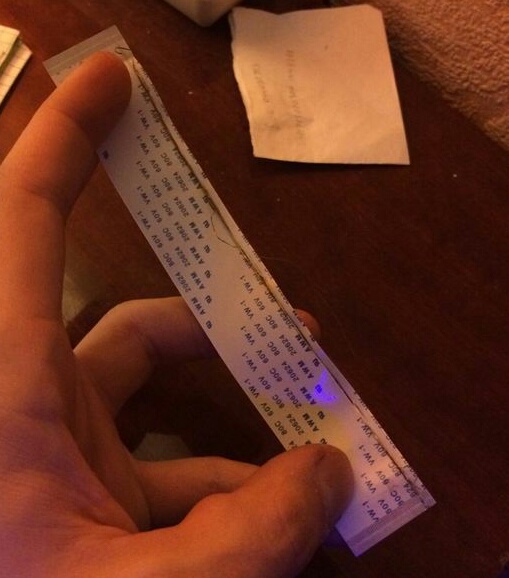

Внимание! Перед тем, как снимать и устанавливать шлейф не забудьте обесточить устройство. В случае короткого замыкания дорожка шлейфа сразу сгорает!
